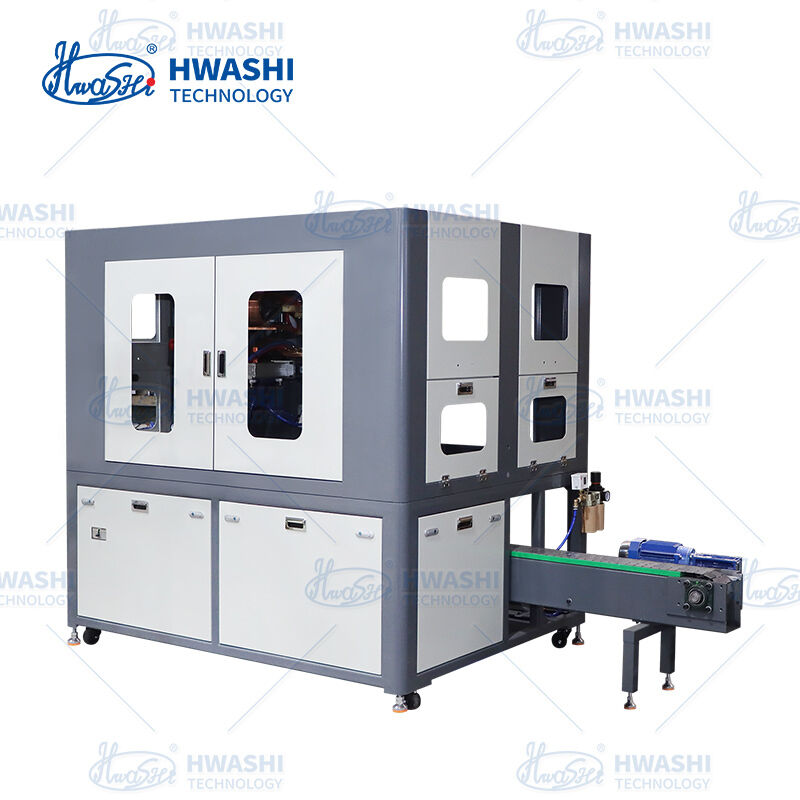

CCD industriële camera behuizing Lasmachine met CCD visie-geleide precisie

The Hwashi CCD Industrial Camera Housing Fully Automatic Circular Seam Welding Machine is a high-precision resistance seam welding system engineered specifically for the mass production of CCD industrial camera enclosuresDoor de integratie van CCD-visie gebaseerde uitlijning, servo aangedreven rollen en precisie weerstandslassen in een enkele geautomatiseerde workflow,Deze machine elimineert handmatige interventie en levert las naadjes met sub-0.02 mm herhaalbaarheid

Als onderdeel van het industriespecifieke lasplatform van Hwashi (行业应用专机), this solution leverages 25 years of resistance welding expertise and 100+ proprietary patents to serve the rapidly growing CCD/CMOS industrial camera market — where housing integrity directly impacts optical alignment, naleving van de IP-beoordeling en betrouwbaarheid op lange termijn.

• Genauigheid van detectie: ±0,01 mm¢ industriële CCD-camera's lokaliseren de naadpositie in realtime vóór het lassen
• Herhaaldelijk positioneringsnauwkeurigheid: ≤±0,02 mmServomotor + kogelschroef / lineaire motor aandrijving zorgt voor consistentie op microniveau
• Automatische randdetectie en naadtracking compenseren voor vormingstoepassingen
• Vermijdt de noodzaak voor aangepaste armaturen per behuizingvariant CCD-systeem identificeert automatisch de onderdeelgeometrie

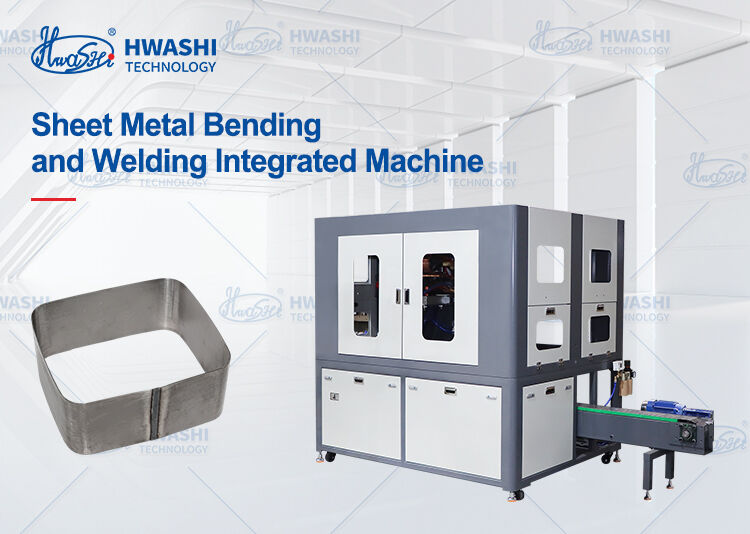

• Geïntegreerde workflow: automatisch laden → CCD-inspecteren → rollenvormen → naad lassen → lossen
• PLC + PC dual-control architectuur met HMI touchscreen voor receptbeheer en traceerbaarheid
• Servo-aangedreven rollen zorgt voor een gelijkmatige snelheid en druk in de gehele cirkelvormige naad
• X-as slag: 300 mm / Y-as slag: 200 mm

Geautomatiseerd productieproces:

Stap 1: CCD-inspectie

Stap 2: Automatische voeding van de plaat

Stap 3: Automatisch rollenvormen

Stap 4: Automatisch naad lassen

Stap 5: Automatisch lossen

• Hermetische naad lassen voldoen aan de IP65/IP67-beveiligingsvoorschriften
• Minimaal warmte-beïnvloed zone behoudt behuizing dimensionale nauwkeurigheid en oppervlakte afwerking
• Geen spatters, geen oxidatieveranderingen van de kleur van de camerabehuizing
• De consistentie van de las maakt het mogelijk om processen (montage van de lens, kalibratie van de sensor) af te ronden zonder herbewerking.

• CCD-visie-systeem herkent automatisch verschillende behuizingsgroottes
• Parameterrecepten opgeslagen voor onmiddellijke productwisseling (ideeel voor de productie van gemengde modellen)
• Compatibel met aluminium, roestvrij staal (SUS304/316) en beklede stalen behuizingen
• Maximale belasting van de tafel: 10 kg ‡ geschikt voor zowel kleine cameralichamen als grotere lensvaten

• Nominaal vermogen: ≤ 5 kW aanzienlijk lager energieverbruik ten opzichte van laser- of TIG-alternatieven
• Gedwongen waterkoeling op transformator- en laswielen voor een hoge werkcyclus
• Bewaking door één bediener: alleen laden/ontladen, automatisch bedienen van alle lasparameters
• Compacte voetafdruk: 1850 * 1500 * 1910 mm
