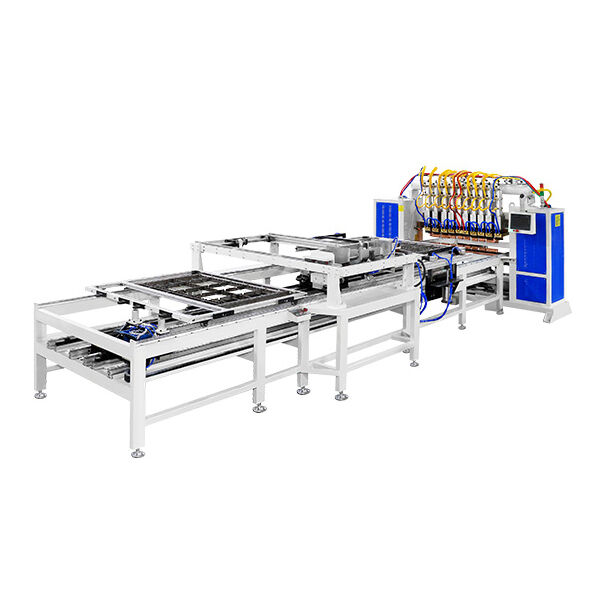

Name: Geautomatiseerde hogesnelheidscondensorlasmachine met instelbare effectieve breedte en MFDC-voeding voor de productie van draadbuiscondensatoren
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Huis > Producten > de machine van het condensatorlassen >

Geautomatiseerde hogesnelheidscondensorlasmachine met instelbare effectieve breedte en MFDC-voeding voor de productie van draadbuiscondensatoren

geautomatiseerde condensatorlassen met MFDC-aandrijving

hoge snelheid draadbuis condensatorlassen

verstelbare breedte condensatorlassen

Plaats van herkomst:

China

Merknaam:

HWASHI

Certificering:

Modelnummer:

WL-SQ-MF160Kx2

Contacteer ons

Verzoek om een Citaat

Productdetails

Productnaam:

Productielijn van koeldraadbuiscondensator Machine Lasmachine Buigmachine Metalen draadverwerking

Afmeting (l*b*h):

5000x2400x2200mm

Gewicht:

2500KG

Effectieve lasbreedte:

6001000mm (aangepast)

Garantie:

1 jaar

Transformator:

MF gelijkstroom transformator

Betaling & het Verschepen Termijnen

Min. bestelaantal

1 Instellen

Prijs

Onderhandelbaar

Verpakking Details

Overzees waardig houten pakket van pvc-Film voor FCL

Levertijd

30 - 60 ontvingen de werkdagen na uw betaling

Betalingscondities

L/C, T/T

Levering vermogen

50 sets per maand

Verwante Producten

Video

Geautomatiseerde condensatorlasmachine met een verstelbare effectieve breedte van 600-1000 mm en MF gelijkstroomtransformer voor de productielijn van condensatoren voor draadbuizen

Krijg Beste Prijs

Video

Geautomatiseerde condensatorlasmachine met een verstelbare effectieve breedte van 600-1000 mm en MF gelijkstroomtransformer voor de productielijn van condensatoren voor draadbuizen

Krijg Beste Prijs

Video

Geautomatiseerde hogesnelheidscondensorlasmachine met instelbare effectieve breedte en MFDC-voeding voor de productie van draadbuiscondensatoren

Krijg Beste Prijs

Video

Volledig geautomatiseerde productielijn van strijkplaten van ruwe buis tot eindproduct, geen handmatige behandeling

Krijg Beste Prijs

Contacteer ons

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contact nu

Productomschrijving

Automatische condensatorwassmachine met hoge snelheid

Geautomatiseerde hogesnelheidskondensator lassen met verstelbare breedte voor draadbuiscondensator productielijn

Productoverzicht

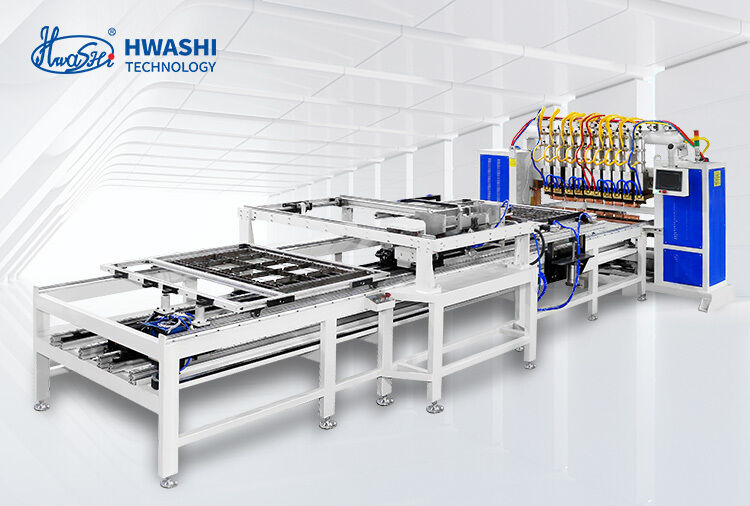

De geautomatiseerde hogesnelheidskondensatorlassenmachine is een gantry-type multi-head spot lassen systeem ontworpen voor de productie van condensatoren met een groot volume draad op buis (WOT).speciaal ontworpen voor koelkastenDe machine levert precieze, consistente draad-in-buis lassen op industriële schaal.

met een vermogen van meer dan 50 W,de machine voert de gehele lascyclus automatisch uit na het laden van het materiaal, van de positionering van de draad tot het gelijktijdig in meerdere punten lassen en de uitwisseling van de armaturenDe verstelbare effectieve lasbreedte biedt plaats aan een breed scala aan condensatorpanelgroottes, waardoor de noodzaak van speciale gereedschapsveranderingen tussen de productspecificaties wordt weggenomen.

Belangrijkste voordelen

Volledig geautomatiseerde lascyclus

Zodra de bediener de serpentijnbuis en de stalen draden op de dubbellaagvoeder laadt en op de startknop drukt,de machine voert de volledige lassequentie zelfstandig uit, met inbegrip van het trappen van de armaturenHet twee-lagig voedingssysteem maakt het mogelijk om het ene apparaat te laden terwijl het andere wordt gelast.het mogelijk maken van ononderbroken batchproductie en het maximaliseren van de doorvoer.

Verstelbare effectieve lasbreedte

De effectieve lasbreedte is vrij instelbaar om aan verschillende condensatorspecificaties te voldoen zonder mechanische aanpassing.Productie van smalle condensatoren voor compacte koelkasten of brede panelen voor commerciële displaykoelkasten, een enkele machine verwerkt het volledige productassortiment, waardoor de kapitaalinvesteringen en de vloeroppervlakte worden verminderd.

Multi-head gantry lassen systeem

Meerdere laskoppen werken gelijktijdig, waardoor de cyclustijd drastisch wordt verkort in vergelijking met alternatieven met één laskop.Elke kop wordt pneumatisch aangedreven met individueel besturbare lasparameters (stroom, tijd, druk), waardoor een uniforme laskwaliteit over het gehele condensatorpaneel wordt gewaarborgd.

Intelligent beheer van lasparameters

101 opgeslagen lasmodellen met snel wisselend vermogen voor een snelle productwisseling
3 selecteerbare onder druk geplaatste curves voor verschillende combinaties van materialen
PLC-gestuurd met HMI-toetsscherm in kleur voor intuïtieve bediening
Met een wachtwoord beveiligde parameteropslag voorkomt ongeoorloofde wijzigingen

Superieure laskwaliteit met MFDC-vermogen

De middenfrequentie-omvormer gelijkstroom (MFDC) voedingsbron levert nauwkeurige, snelle stroomregeling met minimale thermische impact op het omringende materiaal.90) in vergelijking met conventionele AC-systemen, driefasige gebalanceerde belasting met minimale netinterferentie en maximale secundaire kortsluiting tot 40 KA voor betrouwbare draad-tube fusie.

Spanningsstabiliteit onder fabrieksomstandigheden

De ingebouwde schommelcompensatie voor de netspanning zorgt ervoor dat wanneer het invoervermogen binnen ± 10% fluctueert,de secundaire uitgangsspanning blijft binnen ±3% van de ingestelde waarde ‧kritisch voor het behoud van een consistente laskwaliteit in installaties met een onstabiele stroomtoevoer.

Technische specificaties

Parameter	Specificatie
Model	WL-SQ-150K*2 (aanpasbaar)
Invoervermogen	driefasige 380V ± 10% 50/60Hz
Nominale capaciteit	150 KVA * 2 (aanpasbaar: 100 KVA, 160 KVA)
Nominale werkcyclus	50%
Tweederangsspanningsregeling	Twee stappen
Maximale secundaire kortsluitingstroom	40 KA
Isolatiegraad van de transformator	Graad F
Netwerkspanningscompensatie	Input ±10% → Output ≤±3%
Verwelding onder druk	3 soorten
Bewaarplaatsen van lasmodellen	101 soorten
Effectieve laslengte	1500 mm (aanpasbaar tot 2000 mm)
Effectieve lasbreedte	600 mm (aanpasbaar: 600-1200 mm, beschikbaar in twee zones)
Hoogste elektrode slag	80 mm
Verstelbare slag van de onderste elektrode	30 mm
Automatische snelheid	200-500 mm/s (instelbaar)
Controlemodus	PLC + HMI met aanraakscherm
Koelsysteem	watergekoelde (transformator, thyristor, elektroden)
Machina dimensie	~6500 * 2500 mm (afhankelijk van de configuratie)
Gewicht van de machine	~ 1500 kg

Toepassingen

Industriële sector	Typische producten
Huishoudelijke koelkasten	met een vermogen van niet meer dan 10 kW
Verkoeling voor commerciële doeleinden	Display koelcondensatoren, fleskoelcondensatoren
Vriesmachines	van de soort gebruikt voor de vervaardiging van vloeistoffen, met een breedte van niet meer dan 50 mm
Airconditioning	van de soort gebruikt voor de vervaardiging van motorvoertuigen
Warmtewisselaars	Wire-on-tube warmtewisselaars voor verschillende HVAC-toepassingen
Vervaardiging van apparaten voor OEM	Batch lassen van draad naar Bundy buis / koper buis

Lasbare materialen

Stalen draad naar Bundy-buis (邦迪管)
Draad van staal tot staalbuis
koperdraad naar koperen buis
Aluminiumdraad naar aluminiumbuis (met een juiste elektroodselectie)

Productiewerkstroom

draadjes voor het ladenop de eerste laag bevestiging via een magnetische draad vultoestel
Plaats serpentijnbuisop de draden
Laaddraad van de bovenste laagover de buis
Druk op startDe machine voert een automatische lascyclus uit:
- Bevestiging van de trappen naar de eerste laspositie
- Meerdere laskoppen schieten tegelijkertijd
- Vaste voorschotten naar de volgende positie
- Herhaal totdat alle laspunten zijn voltooid
Automatische behuizingsuitwisseling terwijl één armature wordt gelast, wordt de andere geladen
Afladen van de afgewerkte condensatoren de cyclus opnieuw starten

Productielijncomponenten

Machines voor het rechtzetten en snijden van draad met hoge snelheid
Buizen rechtlijnen en snijmachines
Buizenbuigmachine
Automatische condensatorlassen
Aanvullende apparatuur: tube-end expanderings-/krimpmachine, condensator vouwmachine

We ontwerpen complete productielijnen op basis van uw producttekening en efficiëntievereisten.

Productieproces van dradenbuiscondensatoren

Het systeem met twee bevestigingen maakt het mogelijk om tegelijkertijd te lassen en te laden. Terwijl één bevestiging wordt gelast, laden de bedieners materialen op de tweede bevestiging.met automatische uitwisseling van armaturen om de efficiëntie te maximaliseren.

Complete productielijnoplossingen

We ontwerpen volledig automatische of semi-automatische productielijnen voor koelkastcondensatoren op maat van uw specifieke productievereisten.
