Name: Geautomatiseerde hogesnelheidscondensorlasmachine met instelbare effectieve breedte en MFDC-voeding voor de productie van draadbuiscondensatoren
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Huis > Producten > de machine van het condensatorlassen >

Geautomatiseerde hogesnelheidscondensorlasmachine met instelbare effectieve breedte en MFDC-voeding voor de productie van draadbuiscondensatoren

met een vermogen van niet meer dan 50 W

met verstelbare breedte condensator lassen machine

Plaats van herkomst:

China

Merknaam:

HWASHI

Certificering:

Modelnummer:

WL-SQ-MF160Kx2

Contacteer ons

Verzoek om een Citaat

Productdetails

Productnaam:

Productielijn van koeldraadbuiscondensator Machine Lasmachine Buigmachine Metalen draadverwerking

Afmeting (l*b*h):

5000x2400x2200mm

Gewicht:

2500KG

Effectieve lasbreedte:

6001000mm (aangepast)

Garantie:

1 jaar

Transformator:

MF gelijkstroom transformator

Betaling & het Verschepen Termijnen

Min. bestelaantal

1 Instellen

Prijs

Onderhandelbaar

Verpakking Details

Overzees waardig houten pakket van pvc-Film voor FCL

Levertijd

30 - 60 ontvingen de werkdagen na uw betaling

Betalingscondities

L/C, T/T

Levering vermogen

50 sets per maand

Verwante Producten

Video

Geautomatiseerde hogesnelheidscondensorlasmachine met instelbare effectieve breedte en MFDC-voeding voor de productie van draadbuiscondensatoren

Krijg Beste Prijs

Video

Volledig geautomatiseerde productielijn van strijkplaten van ruwe buis tot eindproduct, geen handmatige behandeling

Krijg Beste Prijs

Video

Productielijn voor automatische strijkkast met volledig onbemande werking, gepatenteerd klemsysteem en meerpuntslassen

Krijg Beste Prijs

Video

Compacte condensator lassen machine ontworpen voor een gemakkelijke integratie in koel- en airconditioning assemblage lijn

Krijg Beste Prijs

Contacteer ons

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Contact nu

Productomschrijving

Geautomatiseerde hogesnelheidscondensorlasmachine met instelbare effectieve breedte voor de productielijn van draadbuiscondensatoren

Productoverzicht

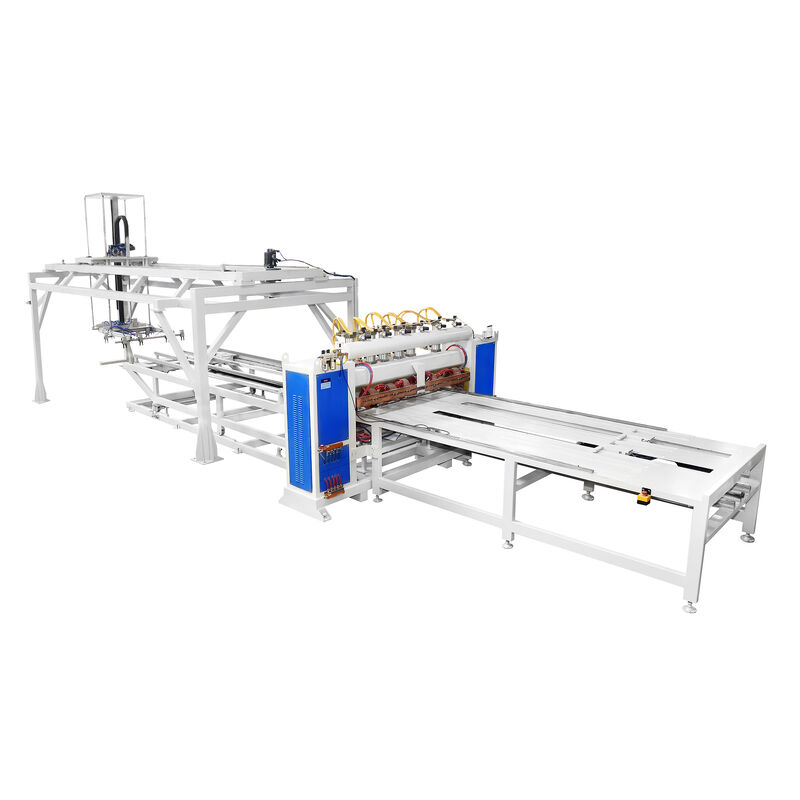

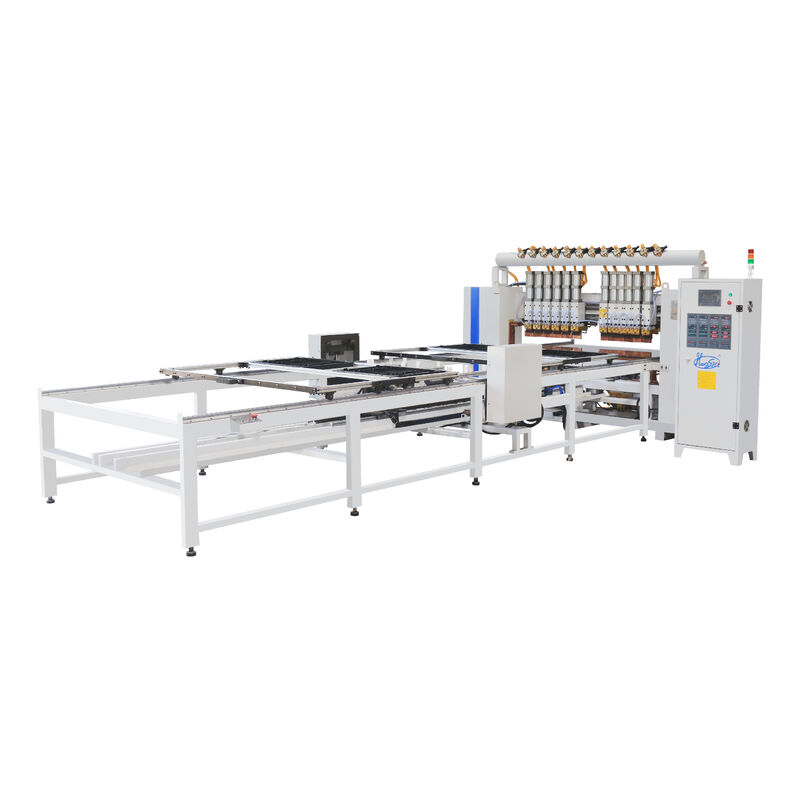

De geautomatiseerde hogesnelheidscondensorlasmachine is een meerkops puntlassysteem van het portaaltype, ontworpen voor de productie van draad-op-buis (WOT) condensorproductie in grote volumes. De machine is speciaal ontworpen voor productielijnen voor koelkasten, vriezers en commerciële koelinstallaties en levert nauwkeurige, consistente draad-naar-buis-lassen op industriële schaal.

Uitgerust met meerdere gesynchroniseerde laskoppen en een servoaangedreven dubbellaags toevoersysteem, voert de machine de volledige lascyclus automatisch uit na het laden van het materiaal – van draadpositionering tot meerpunts gelijktijdig lassen en het verwisselen van opspanmiddelen. De instelbare effectieve lasbreedte is geschikt voor een breed scala aan condensorpaneelformaten, waardoor er geen speciale gereedschapswisselingen tussen productspecificaties nodig zijn.

Belangrijkste voordelen

Volledig geautomatiseerde lascyclus

Zodra de operator de kronkelige buis en staaldraden op de dubbellaagse aanvoer heeft geladen en op de startknop drukt, voert de machine de volledige lassequentie autonoom uit, inclusief het stappen van de armatuur, gelijktijdig lassen met meerdere koppen en automatische armatuurwisseling. Dankzij het dubbellaagse toevoersysteem kan het ene armatuur worden geladen terwijl het andere wordt gelast, waardoor ononderbroken batchproductie mogelijk is en de doorvoer wordt gemaximaliseerd.

Instelbare effectieve lasbreedte

De effectieve lasbreedte is vrij instelbaar om tegemoet te komen aan verschillende condensorspecificaties, zonder mechanische aanpassingen. Of het nu gaat om de productie van smalle condensors voor compacte koelkasten of brede panelen voor commerciële koelvitrines, één enkele machine kan het volledige productassortiment aan, waardoor de kapitaalinvestering en de benodigde vloerruimte worden verminderd.

Meerkoppig portaallassysteem

Meerdere laskoppen werken tegelijkertijd, waardoor de cyclustijd dramatisch wordt verkort in vergelijking met alternatieven met één kop. Elke kop wordt pneumatisch bediend met individueel regelbare lasparameters (stroom, tijd, druk), waardoor een uniforme laskwaliteit over het gehele condensorpaneel wordt gegarandeerd.

Intelligent lasparameterbeheer

101 opgeslagen lasmodellen met snelwisselmogelijkheid voor snelle productwisseling
3 selecteerbare drukcurven voor verschillende materiaalcombinaties
PLC-gestuurd met HMI met kleurenaanraakscherm voor intuïtieve bediening
Met een wachtwoord beveiligde parameteropslag voorkomt ongeautoriseerde wijzigingen

Superieure laskwaliteit met MFDC-vermogen

De DC-voeding (MFDC) met middenfrequentieomvormer levert nauwkeurige, snelle stroomaanpassing met minimale thermische impact op het omringende materiaal. Kenmerken omvatten een hogere arbeidsfactor (0,85-0,90) vergeleken met conventionele AC-systemen, driefasige gebalanceerde belasting met minimale netinterferentie en maximale secundaire kortsluitstroom tot 40 KA voor betrouwbare draad-buisfusie.

Spanningsstabiliteit onder fabrieksomstandigheden

De ingebouwde zwevende netwerkspanningscompensatie zorgt ervoor dat wanneer het ingangsvermogen binnen ±10% fluctueert, de secundaire uitgangsspanning binnen ±3% van de ingestelde waarde blijft – van cruciaal belang voor het handhaven van een consistente laskwaliteit in faciliteiten met een onstabiele stroomvoorziening.

Technische specificaties

Parameter	Specificatie
Model	WL-SQ-150K×2 (aanpasbaar)
Ingangsvermogen	Driefasig 380V±10% 50/60Hz
Nominaal vermogen	150 KVA × 2 (aanpasbaar: 100KVA, 160KVA)
Nominale inschakelduur	50%
Secundaire spanningsaanpassing	2 stappen
Maximale secundaire kortsluitstroom	40 K.A
Isolatieklasse transformator	Graad F
Compensatie van netwerkspanning	Ingang ±10% → Uitgang ≤±3%
Lasser onder druk staande curven	3 soorten
Opslag van lasmodellen	101 soorten
Effectieve laslengte	1500 mm (aanpasbaar tot 2000 mm)
Effectieve lasbreedte	600 mm (aanpasbaar: 600-1200 mm, dubbele zone beschikbaar)
Slag van de bovenste elektrode	80 mm
Instelbare slag van de onderste elektrode	30 mm
Automatische bewegingssnelheid	200-500 mm/s (instelbaar)
Controlemodus	PLC + Touchscreen HMI
Koelsysteem	Watergekoeld (transformator, thyristor, elektroden)
Machineafmeting	~6500 × 2500 mm (afhankelijk van configuratie)
Machinegewicht	~1500 kg

Toepassingen

Industrie	Typische producten
Huishoudelijke koelkasten	Draad-op-buis-condensors, huidcondensors
Commerciële koeling	Toon koelercondensors, flessenkoelercondensors
Vriezers	Diepvriescondensors, staande diepvriescondensors
Airconditioning	Condensorpanelen, verdamperspiralen
Warmtewisselaars	Draad-op-buis-warmtewisselaars voor diverse HVAC-toepassingen
OEM-apparatuurproductie	Batchlassen van draad aan Bundy-buis / koperen buis

Lasbare materialen

Staaldraad naar Bundy-buis (邦迪管)
Staaldraad op stalen buis
Koperdraad naar koperen buis
Aluminiumdraad op aluminium buis (met de juiste elektrodeselectie)

Productieworkflow

Laad dradenop de eerste laagbevestiging via een magnetisch draadvulapparaat
Plaats een kronkelige buisop de draden
Laad draden van de bovenste laagover de buis
Druk op start— machine voert automatische lascyclus uit:
- Fixatiestappen naar de eerste laspositie
- Meerdere laskoppen vuren tegelijkertijd
- Armatuur gaat door naar de volgende positie
- Herhaal dit totdat alle laspunten zijn voltooid
Automatische armatuuruitwisseling— terwijl het ene armatuur wordt gelast, wordt het andere belast
Maak de voltooide condensor leegen start de cyclus opnieuw

Onderdelen van de productielijn

Draadricht- en snijmachine met hoge snelheid
Machine voor het richten en snijden van buizen
Buigmachine voor buizen
Automatische condensorlasmachine
Extra uitrusting: uitbreid-/krimpmachine voor buiseinden, condensorvouwmachine

Op basis van uw producttekeningen en efficiëntie-eisen ontwerpen wij complete productielijnen. Geef eenvoudig uw specificaties door en onze ingenieurs ontwikkelen de optimale oplossing voor uw behoeften.

Productieproces van draadbuiscondensor

Systeem met dubbele bevestiging maakt gelijktijdig lassen en laden mogelijk. Terwijl één armatuur wordt gelast, laden operators materialen op de tweede armatuur, met automatische armatuurwisseling om de efficiëntie te maximaliseren.

Complete productielijnoplossingen

Wij ontwerpen volautomatische of semi-automatische productielijnsystemen voor koelcondensors, afgestemd op uw specifieke productievereisten.
