De buigmachine transformeert het platte gaas vakkundig in een nauwkeurig vierkant frame. Het bereiken van het buigproces in ongeveer 20-25 seconden benadrukt de efficiëntie en snelle productiecapaciteit van de machine.
Buigbalk
-
CNC-bewerkte buigbalk wordt gebruikt om de buighoek te garanderen.
-
Elke mal op de buigbalk kan ongeveer 3 mm omhoog en omlaag worden versteld om het buigbereik te vergroten.
-
120 graden malontwerp maakte elke buighoek gladder.
Buigframe
Het machineframe heeft een robuust rechthoekig ontwerp, met dikkere stalen kolommen en een deurvormig afdekpaneel, wat uitzonderlijke stevigheid en stabiliteit garandeert.
Hydraulisch drukstation
Speciaal ontworpen voor het buigen van pallettankgaas, vormt de IBC-buigmachine ze vakkundig in rechthoekige frames met precieze afmetingen van (1200±5mm)×(1000±5mm). Dit hydraulisch aangedreven station garandeert optimale buigprestaties.
IBC-roosterframe-vergrendelingsmachine
De IBC-roosterframe-vergrendelingsmachine is zorgvuldig vervaardigd als een samenhangende eenheid, met uitzonderlijke precisie bij het invoegen, robuuste vergrendelingssterkte en een naadloze mix van stabiliteit en efficiëntie tijdens de werking.
Vergrendelingsefficiëntie en -kwaliteit
Verstelbare klinkarm:
De verstelbare klinkarm is afgestemd op verschillende IBC-metalen roosterontwerpen en vergroot het werkbereik van de machine.
Het hydraulische en pneumatische ontwerp van de klinkarm verbetert de efficiëntie van de machine.
De klinkarm is ook ontworpen voor het automatisch verbinden van de twee zijden van de buis.
Hydraulische klinkmal:
Met een hydraulisch systeem creëert de klinkmal strakke klinkpunten voor de buis, waardoor wordt voorkomen dat het metalen rooster scheurt.
Hydraulisch drukstation:
Uitgerust met een automatisch verzendapparaat zorgt het hydraulische drukstation voor een soepel en efficiënt productieproces voor metalen roosters.
IBC-roosterframe-gatenmaak- en ponsmachine
IBC-roosterframe-gatenmaak- en ponsmachine wordt gebruikt om het gat op het frame te vormen, zodat het complete frame op het basisframe kan worden bevestigd.
Gatenmaak-efficiëntie en -kwaliteit
De gatenmaak- en ponsmachine maakt gebruik van hydraulische kracht. Het duurt ongeveer 25-30 seconden om het complete proces te voltooien.
a. Perskoppen met persmal
b. Hydraulisch station
c. Ponskop-lokaliseringspaneel
Links-rechts, voor-achter verstelbaar lokaliseringspaneel kan de pons positie in een breder gebruiksbereik maken.

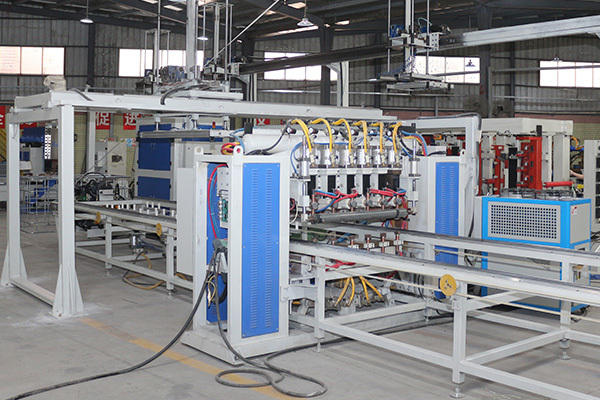

IBC-roosterframe-basisframe-lasmachine
Het basisframe-lasmachine-ontwerp neemt een horizontale structuur en 7 laskoppen aan om het lassen van het basisframe te voltooien. De operator hoeft alleen het product te laden en te lossen. De machine doet het lassen automatisch.
Producteigenschappen:
1. Het ontwerp neemt een horizontale structuur en 7 laskoppen aan om het lassen van het basisframe te voltooien. De operator hoeft alleen te laden.
2. Gelaste pallet wordt automatisch gelost. De machine doet het lassen automatisch.
3. Het maakt gebruik van 3 sets MF DC 250KVA vermogen. De machine helpt de productkwaliteit en de productiesnelheid te verhogen en de productiekosten te verlagen.
4. Los het probleem op van onstabiele laskwaliteit veroorzaakt door handwerk. Hogere productiesnelheid en automatiseringsniveau.
| Productnaam |
IBC-frame productielijn |
Stijl |
enkele rij / dubbele rij |
| Max. lasbreedte |
1200 mm |
Max. laslengte |
4250 mm |
| Merk |
Hwashi |
Kleur |
blauw/geel/aangepast |
| Uitgerust vermogen |
350kVA/400kVA |
Plaats van product |
Zhejiang-provincie, China |
| Spanning |
3p 380V |
Materiaal |
Gegalvaniseerde buis |
| Dikte van de buis |
1-2 mm |
duty cycle |
20% |
| Diameter van de buis |
14-20 mm |
Frequentie |
50HZ/60HZ |
| buislaadmethode |
handmatig/2 arbeiders |
Kabelgrootte |
≥70mm3 |
| werkcapaciteit |
350-450(480-550) stuks/8 uur |
luchtpijpmaat |
G1 |
| arbeidsbehoefte |
2-3 arbeiders |
Waterpijpmaat |
G1 1/4 |
Producteigenschappen-Tankverzendsysteem:
1. Dit systeem is geschikt voor fabrieken die de blaasmachine-werkplaats en de roosterwerkplaats scheiden.
2. De testtanks worden door de transportband naar de roosterwerkplaats getransporteerd. Geen menselijke tussenkomst vereist.
3. Tankverzendsysteem
4. IBC gebogen, klink- en geponste roosterplaatsingsgebied
5. Gelast pallet-opslaggebied
6. Automatische pallet-montagepad
7. Palletlassen
8. Draaiend rooster en pallet-montagegebiedVeilige doorgang
9. Palletplaat-opslaggebied/ Automatische toevoer
