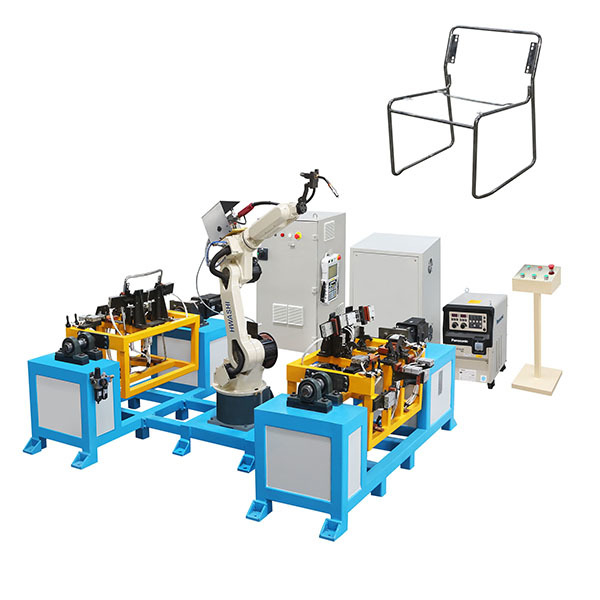

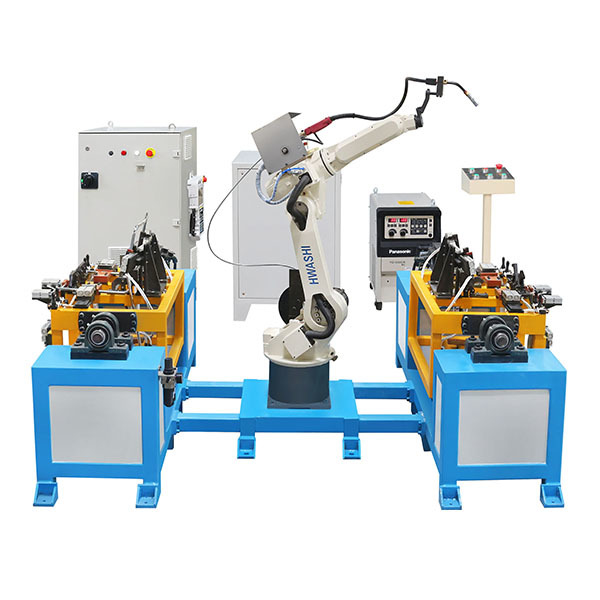

1. Het complete lasrobotsysteem omvat een set HS-R6-08 robot met een armlengte van 1,4 m, 1 set 400A TIG-lasmachine, 1 set automatische anti-botsingslasgun, 2 sets eenassige verticale rotatiepositioner en 2 sets verstelbare lasmallen, enz. 2. Automatisch lassen wordt uitgevoerd door een zes-assige robot MIG-lasser. De cilinders of snelle klemmen worden gebruikt om de positie van het product te fixeren met het hefboomprincipe om te voldoen aan de positioneringseisen van automatisch lassen van de robot, om ervoor te zorgen dat het op elk onderdeel van het product kan worden gelast. Volgens de eisen van de productie-efficiëntie worden twee sets positioners ontworpen, één voor het laden en lossen van het werkstuk en de andere voor het lassen.
Werkstroom
1) Handmatig laden van het werkstuk in de mal in station 1 vaste tafel;
2) Starten met lassen;
3) De robot en de lasmachine zullen lassen op het werkstuk volgens het vooraf ingestelde programma;
4) Lassen voltooid;
5) Terwijl station 1 wordt gelast, wordt station 2 synchroon geladen en het werkstuk gefixeerd. Twee stations werken afwisselend.
6) Cycluswerking
7) Deze machine kan automatisch lassen bereiken met handmatig laden van materiaal. Het kan ook de laskwaliteit en de lasefficiëntie verbeteren. Bovendien kan het de productiekosten verlagen. Het probleem van onstabiele kwaliteit en lage productie-efficiëntie veroorzaakt door puur handmatige bediening is opgelost.
Machinelijst
1. Positioner, handmatig laden;
2. Cilinder voor het klemmen van het product;
3. Cilinder om de mal om te draaien;
4. Robot automatisch lassen;
5. Handmatig lossen van het product;
6. Reinigingsapparaat voor laspistool
Machinelijst
1. Positioner, handmatig laden;
2. Cilinder voor het klemmen van het product;
3. Cilinder om de mal om te draaien;
4. Robot automatisch lassen;
5. Handmatig lossen van het product;
6. Reinigingsapparaat voor laspistool
