Van het Lassenrobots van Hwashi de Industriële mig Robot van het de Straallassen voor het Kader van het Opslagrek

Achtergrond van het project

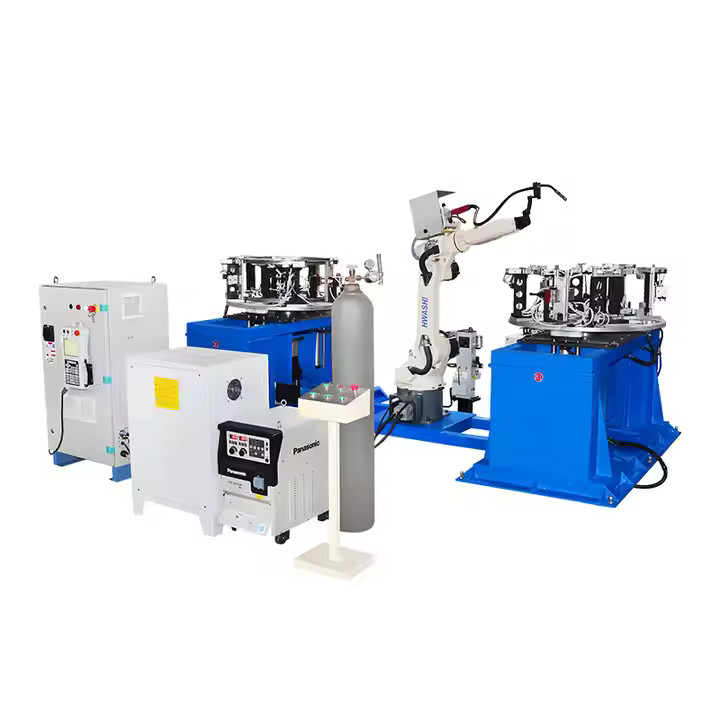

Roboter-sweismachine voor het sluiten van putten van roestvrij staal

(Gebruikt in een van de beroemde bron fabrikant in India)

Klantvereiste

1. Gebruik robot om arbeidskrachten voor het lassen te vervangen. Handmatig laden en lossen van het product. Eenmalige bevestiging van het product op de armature. 2. Werkstukmateriaal: ijzeren staal, wanddikte: 0,8-1,2 mm;GrootteHet werkstuk moet afwisselend aan de voor- en achterzijde worden gelast om de vervorming te verminderen. 4.De voorste put deksel en achterste put deksel zal worden gelast in afzonderlijke robot- Accepteren om het putdeksel in meerdere stappen te lassen.

Productbeschrijving

01De verdere ontwikkeling van de programmeerbare productie-automatisering is flexibel opstarten.het kan een goede rol spelen in het flexibele productieproces van kleine partijen en meerdere soorten, en het is een belangrijk onderdeel van een flexibel productiesysteem;

02Antropomorfe industriële robots hebben een menselijke wandeling, een omdraaiende taille, grote armen, kleine armen, polsen en klauwen in mechanische structuur, en computers in controle.intelligente industriële robots hebben ook veel "biosensoren" die vergelijkbaar zijn met mensen, zoals huidcontactsensoren, krachtsensoren, belastingsensoren, visuele sensoren, akoestische sensoren, taalfuncties, enz.De sensor verbetert het aanpassingsvermogen van de industriële robot aan de omgevingVoorts is het belangrijk dat de technologieën van de industriële robots worden gebruikt voor de ontwikkeling van nieuwe technologieën, zoals het opzetten van nieuwe machines voor de productie van nieuwe technologieën.gereedschappen, enz.) van industriële robots verschillende taken kunnen uitvoeren.

Werkstroom
1) Handmatig laden van het werkstuk op de bevestiging in Station 1 positioner;
2) Start van het lassen;
3) De robots en lasmachines zullen het werkstuk volgens het vooraf ingestelde programma lassen;
4) Afgerond laswerk;
5) Tijdens het lassen van station 1 wordt station 2 synchroon het werkstuk geladen en geladen

Specificaties voor 5 modellen van de robotarm

Project Achtergrond: Roboter-eenheid voor het lassen van balken met opslagrekken (toegepaste in een van de fabrikanten van opslagrekken in Zuid-Korea)

Klantvereiste
1. Gebruik robot om arbeidskrachten voor het lassen te vervangen. Handmatig laden en lossen van product. Eenmalige bevestiging van het product op de armature.
2Werkstukmateriaal: ijzeren staal, wanddikte: 2-5 mm; grootte: lengte: 1300-2700 mm breedte: 200 mm
3Het werkstuk moet afwisselend op twee gewrichtspunten worden gelast om de vervorming te verminderen.

Toepassingsscenario's en lasmonster

Oplossingen

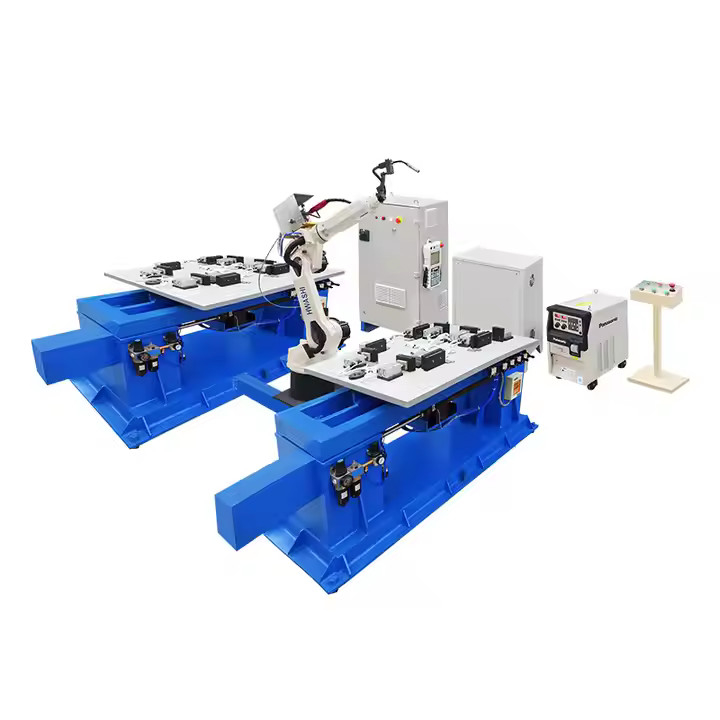

1Het complete lasrobotsysteem omvat 2 sets HS-R6-08 1,4 m armlengte robot, 2 sets 350A MIG lasmachine, 2 sets automatische anti-botsings laspistool,2 sets verticale rotatiepositionair met één as, 1 set schoonmaakmiddel voor het laspistool en 2 sets lasstukken (elk apparaat kan worden geladen met twee stukken stroage rack balk), enz.
2Om de stabiliteit en consistentie van de laskwaliteit te garanderen, raden wij aan om te voorzien van een schoonmaakapparaat.
3Automatisch lassen wordt uitgevoerd door de zesassige robot MIG.De cilinders of snelle klemmen worden gebruikt om de positie van het product vast te stellen met het hefboomprincipe om de positioneringseisen van automatisch lassen van de robot te waarborgen, zodat het op elk onderdeel van het product kan worden gelast.een voor het laden en lossen van het werkstukEen voor het lassen.


Toepassingsgevolgen

1. Double-station vaste tafel lay-out kan realiseer langdurig continu lassen, las efficiëntie en laskwaliteit is aanzienlijk verbeterd;

2De vaste tafel realiseert de werkstukklemming in één keer en realiseert automatisch het afwisselend lassen van het product, zodat de vervorming effectief wordt gecontroleerd.

3Deze machine kan automatisch lassen met handmatig laden van materiaal. Het kan ook de laskwaliteit en het lasvermogen verbeteren. Bovendien kan het de productiekosten verlagen.Het probleem van onstabiele kwaliteit en lage productie-efficiëntie als gevolg van zuiver handmatige werking is opgelost.

4. Robot vervangt handmatig lassen. Lasindustrie is een risicovolle industrie, hoge temperatuur, booglicht en lasrook hebben een zekere invloed op de lichamelijke en geestelijke gezondheid van de werknemers;

5Het is een onvermijdelijke trend om robots te gebruiken om lasrobots in het laswerk te vervangen, wat niet alleen de bevordering van de markt is, maar ook de vereiste van technologische upgrading.

Werkstroom

1) Handmatig laden van het werkstuk op de bevestiging in de vaste tafel van station 1;

2) Start van het lassen;

3) De robot en de lasmachine zullen volgens het vooraf ingestelde programma op het werkstuk lassen;

4) Afgerond laswerk;

5) Tijdens het lassen van station 1 wordt station 2 geladen en het werkstuk synchroon bevestigd.

6) Cycluswerk

Robotlasprocessen

De HWASHI-robots bieden een maximaal werkbereik en kunnen vanuit meerdere kanten worden geïnstalleerd om de flexibiliteit van het systeem te verbeteren. De mechanische arm kan verschillende soorten laslampen installeren.Het is mogelijk om verschillende laskrachtbronnen te combineren om aan verschillende lasvereisten te voldoen en verschillende lasprocessen te realiseren..

Verschaffen van verschillende soorten las positioner
1. het kan in coördinatie met de robot werken om een constante lassnelheid en houding te garanderen en een hogere laskwaliteit te bieden.

2Gebruik geïmporteerde servomotor met een hoge precisie reducer, hoge rotatie nauwkeurigheid, nauwkeurige positionering en sterke draagcapaciteit.

3. door het werkstuk dat op de werktafel is bevestigd, naar de gewenste lashoek te draaien.

Verschaffen van de 7e as van de aangepaste machine

1Vergroot het werkbereik van de robot om de nadelen van een beperkt werkbereik, veroorzaakt door een beperkt bewegingsbereik, op te lossen.

2. Installatie van de robot met schuifband: de robot kan alleen lopen of met de overeenkomstige lasvoeding en het robotbedieningskast als geheel lopen, afhankelijk van de werkomstandigheden van de klanten op het terrein.

3Speciale beschermingsmechanismen om te voorkomen dat spatten of stof in de lucht van het lassen een slechte impact van precisieonderdelen veroorzaken.

4Om aan te passen aan de verschillende omstandigheden van verschillende klanten, in staat zijn om verschillende configuratie en installatie voor de klant te doen.

Robotintegratie

Naast de HWASHI-robotsystemen, kunnen we ook integreren met internationale merken van robots om complete oplossingen voor lasrobots te bieden.

Robotarmaturen en lasmonsters

Toepassingen van lasrobot

Lasrobot kan ijzer, roestvrij staal, gegalvaniseerde buizen, platen, draden, buizen lassen en kleine en grote werkstukken kunnen met een goed en mooi laseffect robotisch worden gelast
