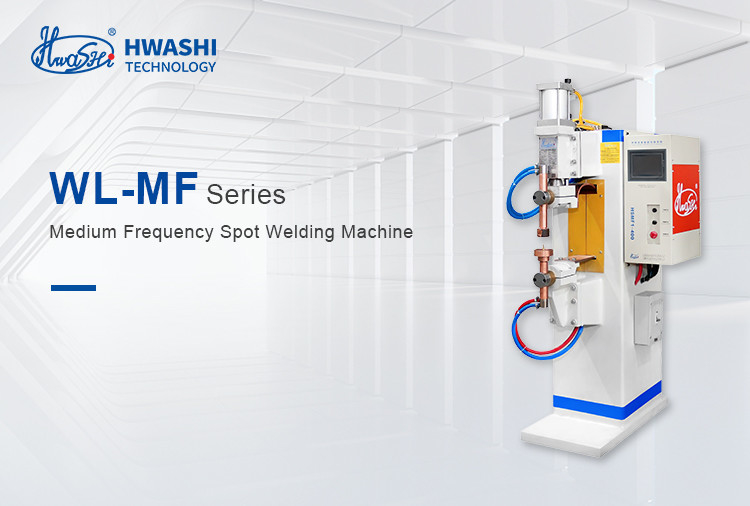

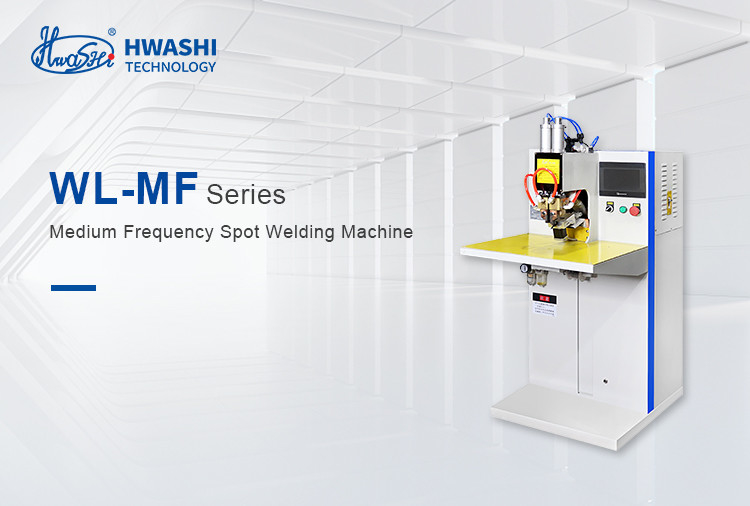

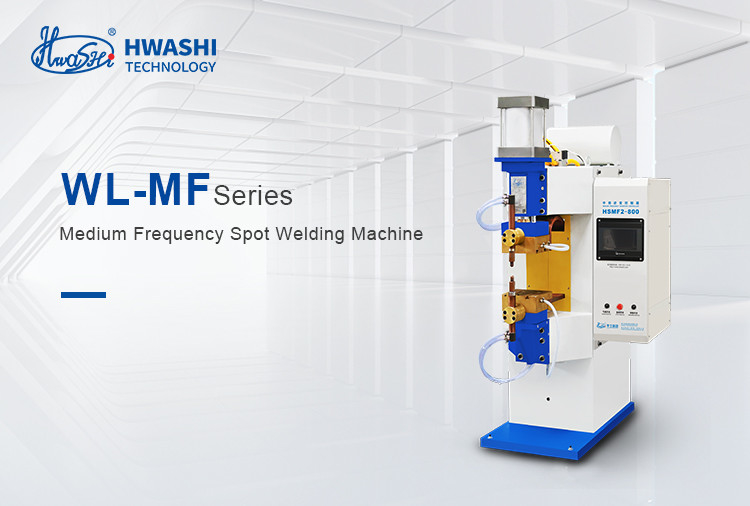

HWASHI Middenfrequentie Inverter Pneumatische Aluminium Spot Lasmachine

Beschrijving

Mediumfrequentie-omvormer gelijkstroomweerstandsregelsysteem: Zie de volgende afbeelding, de driefasige wisselstroom is in gelijkstroom gerectificeerd.Vervolgens omzetten in middelgrote frequentie 1000Hz vierkant golf en verbonden in primaire van las transformer door middel van inverter circuit die bestaat uit IGBTNa de rectificatie door middel van een lastransformer wordt de stroom DC met een kleine pulsatie en wordt deze aan de elektrode voor het lassen geleverd.De omvormer zal de werkcyclus snelheid van IGBT aan te passen volgens de feedback van primaire en secundaire lasstroom, zodat constante stroom tijdens het lasproces te bereiken.

AANVRAAG

Sensor, LED en lood daarvan, koperen folie en verdwenen draad, relais, horloge, capacitieve slang en lood, koperdraad, weerstandspin, inductance, batterij en stabilisator, stopcontact,zilvercontact en koperen plaat, het lassen van bliksem met wolfraam- en molybdeenmateriaal, enz.

In vergelijking met de normale wisselstroomcontroller heeft de MF-controller de volgende voordelen:

1. Geavanceerde lasmachine, gebruik het principe van MF-omvormer.
2. Lasstroom is gelijkstroom, geen inductance, hogere warmte-invoer- en uitvoerefficiëntie, betrouwbaarder en stabieler laskwaliteit
3. Driefasige belastingbalans, vermogen factor is dicht bij 1
4. Intelligente digitale regelaar, nauwkeuriger en sneller regelen van de lasstroom.
5. Verminderen van de productiekosten, energiebesparing, vermindering van de behoefte aan kabels en onderhoudskosten, verbetering van de inductiefactor.
6. Energie opslaan in een speciale omvormer, meer aanpassing aan de schommelingen van het elektriciteitsnet.
7. Kleine afmetingen en lager gewicht van de lastransformer, een derde van de wisselstroommachine.
8. In staat zijn om aluminium en gegalvaniseerd materiaal product te lassen
9. Vooral geschikt voor het lassen van drielagig metaalplaat of van zeer dun product

Controleerder

De functies en kenmerken van het besturingssysteem:

Het besturingssysteem bestaat uit een regelaar, een middenfrequentietransformator en een laswerkstuk.en deel van het besturingscentrum, enz.

1) 101 sets programmeerbare lasmodellen, 96 sets naadloze lasmodellen.

2) De functie van de lasspotstroom die geleidelijk toeneemt, lost efficiënt de instabiliteit van het laseffect op die wordt veroorzaakt door stroomshunt bij het uitvoeren van meerpuntslassen;

3) In staat zijn om de voorverwarmingsstroom, de lasstroom en de temperstroom in te stellen, de spatten tijdens het lassen en het afdoen van het werkstuk na het lassen efficiënt te voorkomen.De 3 elektrische pulsen kunnen afzonderlijk worden ingesteld en afzonderlijk of vrij worden gecombineerd;

4) Kan de stroom langzaam verhogen en verlagen, effectief spatten en defecte nuggetvorming tijdens het lassen vermijden.

5) In staat zijn om speciaal materiaal te lassen, speciaal voor het lassen van aluminium, gegalvaniseerd metaal enzovoort met een ideaal lassen effect.

6) Tellen functie: efficiënt tellen van het aantal keren van het lassen, het aantal gebruik van elektrode en slijpen voor een betere uitslag berekening en machine management.

7) Functie van enkelpunt lassen, continu puntlassen;

8) Foutcontrole en zelfbeschermingsfunctie. Tijdens het werkproces sluit de regelaar automatisch de uitgangsstroom en herinnert hij vriendelijk aan de oorzaak van de storing;

9) Energiebesparing, driefasige energiebron, hoge werkfrequentie, laag transformatorverbruik, aanzienlijk energiebesparend effect;

10) Gemakkelijke installatie en werking. In de MF-omvormer lassen apparatuur is het volume van de transformator drastisch verminderd in vergelijking met gewone wisselstroom transformator.De hele machine is licht in gewicht.. Gemakkelijke installatie en bediening;

11) Communicatie- en BCD-codecontrolefunctie. Kan zich verbinden met industriële personal computer, PLC en andere bovenste besturingsapparatuur om afstandsbediening, automatiseringsbeheer,met een hoger rendement;

12) Gebruik DSP en PLD als hoofdbesturingseenheid. Het elektrische circuit is eenvoudig, hoog geïntegreerd, intelligent. Verminder het aantal storingen. Gemakkelijker onderhoud.

Vervaardiging

AANVRAAG

Sensor, LED en lood daarvan, koperen folie en verdwenen draad, relais, horloge, capacitieve slang en lood, koperdraad, weerstandspin, inductance, batterij en stabilisator, stopcontact,zilvercontact en koperen plaat, het lassen van bliksem met wolfraam- en molybdeenmateriaal, enz.

Model nr.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Inlaatvoeding	3~380V	3~380V	3~380V	3~380V
Nominale capaciteit	90 kVA	150 kVA	200 kVA	300 kVA
Maximale schotcircuitstroom	18KA	30KA	45KA	55KA
Werkcyclus	20%	20%	20%	20%
Controlemethode	Primary/subprime constante stroom	Primary/subprime constante stroom	Primary/subprime constante stroom	Primary/subprime constante stroom
Frequentie van de omvormer	1 kHz	1 kHz	1 kHz	1 kHz
Armlengte	220*400 mm	220*400 mm	220*450 mm	220*450 mm
Maximale druk	6KN	10KN	15KN	20KN
Elektrode slag	60 mm	80 mm	80 mm	80 mm
Koelwater	≥ 8L/min	12 L/min	12 L/min	14 l/min
Dichtheid van het laswerk	3.0+3.0 mm	3.5+3.5mm	4.0+4.0 mm	4.5+4.5 mm
