Productbeschrijving

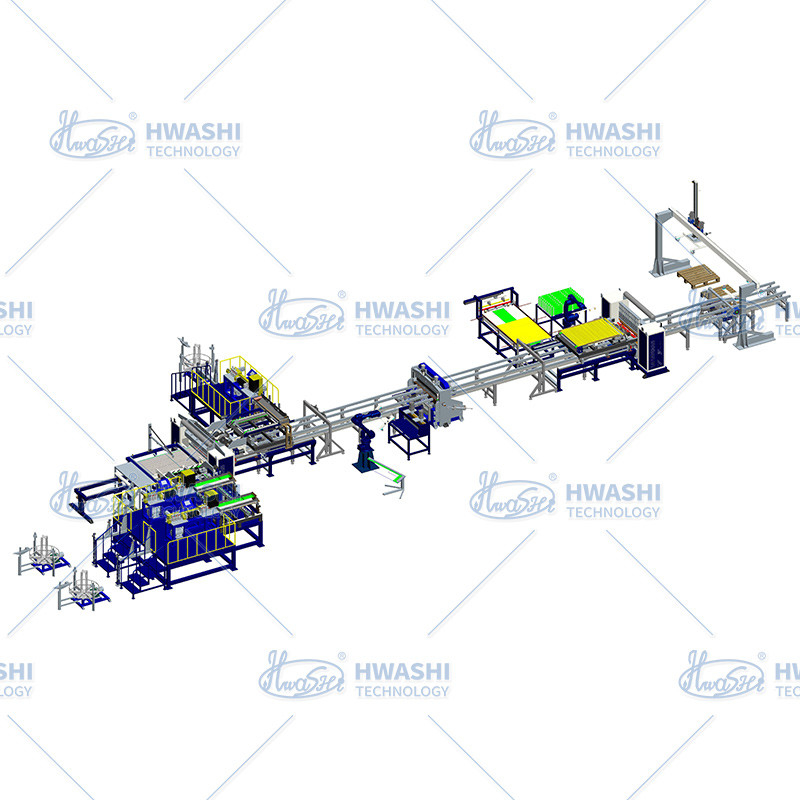

De voor dit project ontworpen lasproductielijn is speciaal ontworpen voor de snelle productie van Wire pallet rack decking.Het maakt de productie van draadnetten en verstijvers volledig geautomatiseerdHet bereiken van automatisch draad snijden, voeden, lassen, buigen, draaien, randen trimmen, versteviger automatisch voeden, lassen en stapelen van het eindproduct.Het hele lijnontwerp vereist slechts twee operatorsDe Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de resultaten van de evaluatie.De productie-efficiëntie en de automatisering zijn aanzienlijk verbeterd.

Werkproces

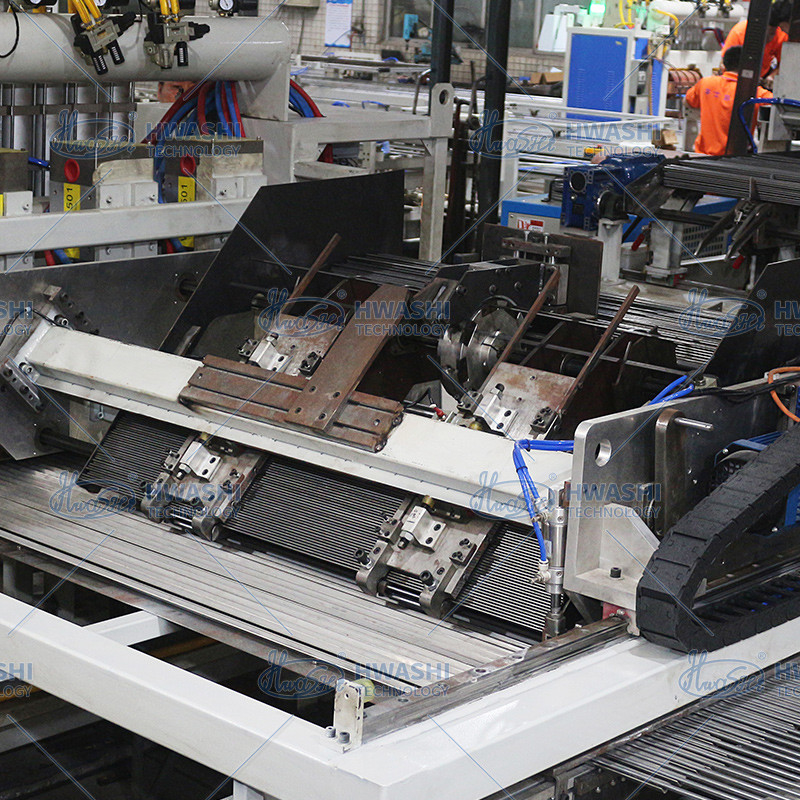

1)High speed draad rechtmaken en snijmachine zal de draden van de draad spoel snijden,en vervolgens de draden te laden op de draad voedingssysteem voor automatische draad vullen van de dwarsdraden en lijn draden.

2) De draad wordt automatisch naar de laspositie gevoerd.

3) De lasmachine doet het automatisch.

4)Na het lassen haalt de robot het gaas op en laadt het naar het draadtrimmingstation om de randen te snijden.

5) Na het trimmen plaatst de robot het draadnet weer op de transportlijn en brengt het naar het buigstation.

6)De buigmachine buigt één zijde van het gaas.

7)Het rotatiesysteem draait het gaas en de buigmachine buigt de andere zijde van het gaas.

8)Het gaas gaat naar de laspositie van de verstijvers (steunbalken)

9)De mechanische arm laadt de verstijvers en bevestigt ze automatisch op de laspositie.

10) De lasmachine doet het lassen van de verstijvingen volgens de tekeningen.

11)Na het lassen zal de mechanische arm voor het lossen het eindproduct automatisch omdraaien en stapelen.

Technische gegevens

Detail van de machine:

met een breedte van niet meer dan 15 mm	Automatisch draadvoersysteem
Automatisch vulsysteem met lijndraad	Automatisch vulsysteem met dwarsdraad
Automatische lasmachine voor draadnetten	Automatische draadnettrolley
Robot en draadtrimming machine	Machines voor het buigen van gaas
Verstuiveringsinstallatie	Systemen voor het lassen van verstijvers

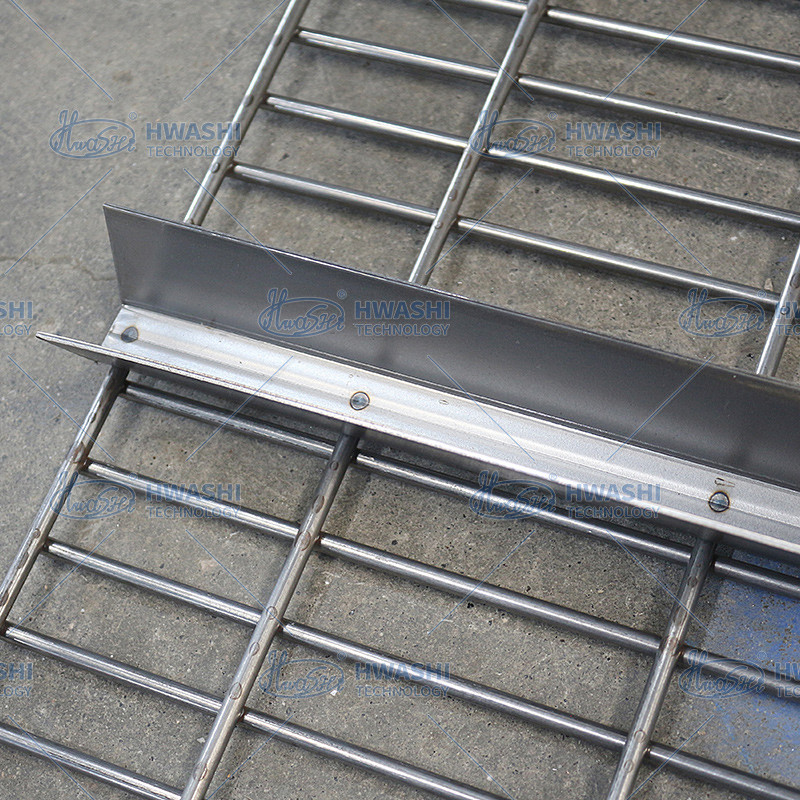

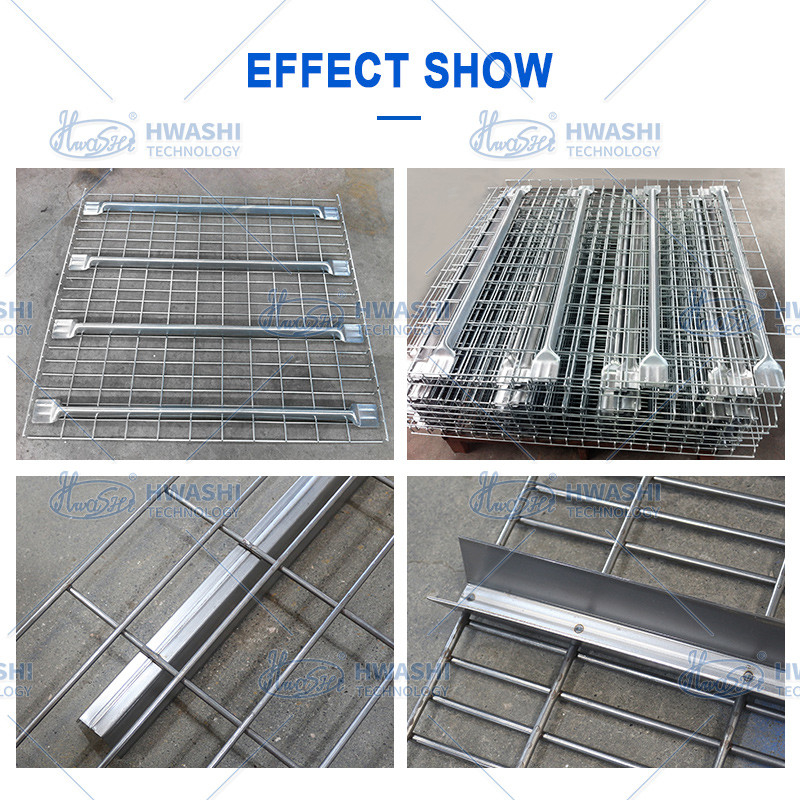

Automatisch lossen en stapelen	Het eindproduct
