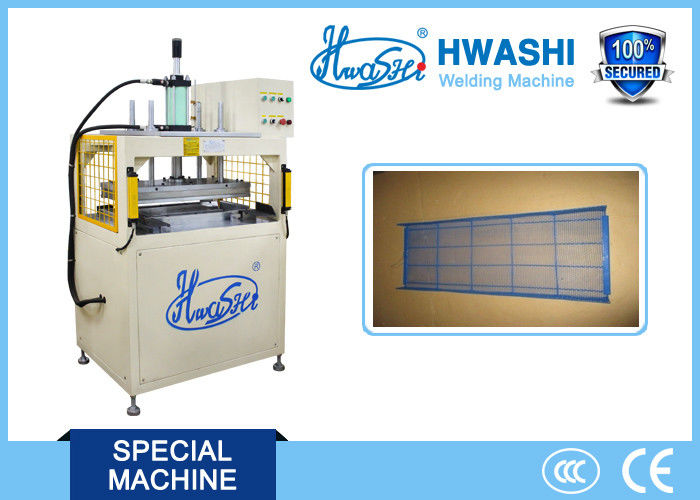

Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen

Basisinformatie
Plaats van herkomst: China
Merknaam: HWASHI
Certificering: CE/CCC/ISO
Modelnummer: Wl-cnc-MF120K
Min. bestelaantal: 1 set
Prijs: negotiation
Verpakking Details: overzees waardig houten pakket
Levertijd: 45 ontvingen de werkdagen na uw betaling
Betalingscondities: L / C, T / T
Levering vermogen: 50 sets per maand
Gedetailleerde informatie
Naam van het product: Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen Toepassing: Naadlassen en de Pijp van het Vleklassen en Draadnetwerk
Maat: 4200x2200x2900mm Gewicht: 5500kg
Voorwaarde: Nieuwe Garantie: 12 Maanden
standaard: CE/CCC/ISO levensduur: 8-10 jaar
Hoog licht:

De automatische Machine van het Vleklassen

,

de automatische machine van het naadlassen


Productomschrijving

CNC de Machine van het Naadlassen om Vierkant Pijpkader en Netwerk van Deurdeel, Zijdeel en Rugzak Te lassen



Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen 0

Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen 1

Deze CNC speciale machine van het naadlassen gebruikt het principe van het naadlassen om de elektrode van het vleklassen met het wiel van het cirkellassen te vervangen. Wanneer het lassenwiel onophoudelijk of bij tussenpozen onder ononderbroken of intermitterende huidige impuls rolt, de lassennaad die uit een reeks lassenvlekken samengesteld is zal worden gevormd. Nochtans, zal de afstand tussen lassenvlekken worden verminderd die het goudklompje zullen maken met elkaar overlappen. Wanneer de overlappingsgraad 1/3 van de diameter van het goudklompje overschrijdt, dan zal een bepaalde graad van het lassen van de luchtstrakheid voorkomen. Omwille van het verzekeren van de stabiliteit van lassenkwaliteit, zal de middelgrote krachtbron van de frequentieomschakelaar worden goedgekeurd. Keur het professionele automatische controlesysteem van Japan Mitsubishi goed, zolang invoerend de gegevens zoals gecoördineerde gegevens van de positie van lassenproducten, lassenstroom, enz., dan na het aanzetten van de machine, het lassenspoor automatisch met klaar is het lassen van product binnen de vooraf ingestelde procedure. De arbeiders moeten slechts het het werkstuk op bepaalde plaats zetten en dan het weg nemen wanneer eindigend lassen.



Keur de middelgrote krachtbron van de frequentieomschakelaar van lassen en groot vlak platform van de plaatsbepaling van patroon goed. Gebruik de servomotor aan aandrijvingsas X (plaatsbepalingsvorm) en as Y (lassenelektrode) om onder de vooraf ingestelde procedure van PLC gegevens te opereren. Het kon 15 reeksen lassen hoogstens modellen opslaan (15 reeksen van lassenpositie en lassenstroom van product kunnen opslaan). Volgens de opgeslagen positie van lassenvlek, zal het lassenproduct binnen de vorm en de bewegingen horizontaal langs de X-richting worden gevestigd en het bewegende gebied zou moeten zijn neen meer dan 1300mm. De lassenelektrode zal worden ontworpen om zich verticaal langs de y-richting te bewegen en het bewegende gebied zou moeten zijn neen meer dan 762mm. De lassenelektrode beweegt zich van boven tot onder binnen 250mm langs de asz richting en 360° van omwenteling onder de controle van servomotor kunnen leiden zodat is het geschikt voor het lassen verschillende hoeken van producten.

Geschikt voor lassen rekt binnen lengte 1630mm, width762mm



Model Wl-cnc-MF 120K
Inputmacht 380V±10% in drie stadia 50Hz
Nominaal vermogen 120KVA
Geschatte Plichtscyclus 25%
Maximum Secundair het Drijven Voltage 12.5VAC
Maximum Secundaire Kringsstroom 38000A
Isolatierang van Lassentransformator Rang F
De Waaier van de tijdaanpassing van Programmasegment 0~9999ms
De Waaier van de hitteaanpassing 15%~99%
Controleprogramma Zet onder druk, stijg met graad, verwarm, interval, lassen, interval voor, die ondersteun, houd op, lassend impulstelling aanmaken.
De Compensatie van de het Voltageschommeling van het machtsnet Wanneer het voltage between±10% schommelt, schommelt het secundaire voltage between≤ ±3%
De Diameter van het lassenwiel 100120mm
De Breedte van het lassenwiel 35mm
De Snelheid van het lassenwiel regelbare 18004000mm/min
X As Bewegende Waaier ≥1300mm
Y As Bewegende Waaier ≥760mm
Z As Bewegende Waaier ≥250mm
Een as Bewegende Waaier 360°
Geschatte Luchtdruk 0.8MPa
Luchtconsumptie 1m3/h
Waterdruk 0.2Mpa
Watertemperatuur 10-20℃
Koelwaterverbruik 1000L/H




CNC de Machine van het Vleklassen voor het Lassen het Netwerk van de Dienbladdraad van Keukenrek en Bloemdeel

Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen 2

Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen 3

Volgens de specificatie door onze klant wordt verstrekt, keuren wij het ontwerp van enig-elektrode X, y-as automatische mobiele type lassenmachine goed die met verschillende lasseninrichtingen kan worden aangepast die. De exploitant moet slechts de parameters zoals de gecoördineerde gegevens en lassenstroom invoeren, dan zal de machine automatisch lassen na begin leiden. De arbeiders moeten slechts het het werkstuk manueel zetten en nemen. Deze machine is van eenvoudige structuur die de assemblage zeer gemakkelijk zal maken. Het kan ook met verschillend lassenmateriaal worden aangepast. De servomotor zal de as van X en y-drijven binnen de vooraf ingestelde PLC programmering in werking te stellen. Het kan maximum 5000 lassende vlekken opslaan. Deze machine is geschikt voor partijlassen van draadnetwerk. De MF gelijkstroom gepulseerde voeding is van lage kosten en lage consumptie die kunnen helpen het effect verminderen tot het machtsnet en de stabiliteit van de lassenvlek verzekeren.

Volgens uw vereiste, het maximum belde bewegen zich van X-As van de automatische voeder is 550 mm, en het maximum bewegen zich belde van y-As is 400mm.



Nr. Punt Parameters
1 Inputvoltage 380V in drie stadia
2 Machtscapaciteit 90KVA
3 Ingangsstroom 200A
4 Outputvoltage DC11.5V
5 Maximumlassenstroom 15000A
6 Maximumlassenmodel 101 types
7 Lassenpositie 5000 punten
8 X As Efficiënte Breedte 550mm
9 Y As Efficiënte Breedte 400mm
10 Bewegende Snelheid van inrichtingsvoeder 500mm/sec
11 Lassencilinder 160x100mm





Automatische Buigende Machine voor Draadnetwerk



Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen 4



Deze speciale machine keurt brugtype de structuur van het staalkader goed en zijn hogere en lagere scherpe vorm wordt gemaakt van nationaal gestandaardiseerd matrijzenstaal. Gebruiks hydraulisch systeem als macht en regelbaar apparaat voor oliecilinder. De machine kan de drukslag effectief controleren en de buigende hoek aanpassen.



Eigenschappen:

Gemakkelijke en geschikte verrichting, de schakelaar van het gebruikspedaal om het buigende werk te voltooien;

Keur hydraulisch systeem als macht, grote buigende druk en stabiele prestaties goed;

Keur het nationale gestandaardiseerde matrijzenstaal goed dat zich en met lange levensduur slijtage-verzet tegen;

Keur staalstructuur op de gehele machine, geen trilling, genoeg sterkte en stabiliteit goed;

Gemakkelijke en geschikte aanpassing van achtermaatapparaat

Snelle aanpassing van snijkanthiaat

Tellend apparaat

Verlichtingsfunctie





Nr. Technische Beschrijving Parameter
1 Maximumdruk 10T
2 Snelle Voorwaartse Snelheid 30mm/sec
3 Het werk Snelheid 10mm/sec
4 Lengte van werkende Lijst 900mm
5 Breedte van Werkende Lijst 600mm
6 Afstand tussen de gidsstammen 900mm
7 Keeldiepte 200mm
8 Maximum open hoogte 200mm
9 Vermogen van hoofdmotor 7.5kw
10 Algemene afmetingen 1250x1500mm









          Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen 5









                                            Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen 6



Machine van het het Rek de Automatische Lassen van de staalkeuken om Pijp en Draadnetwerk Te lassen 7
